G5RL-1A-E-HR 高抗浪涌型繼電器

G5RL-1A-E-HR 高抗浪涌型繼電器

產品分類：歐姆龍功率繼電器
產品說明：低背型繼電器，品種豐富 磁保持繼電器 ? 低高度：15.7mm ? 線圈和接點間的清除與漏電間距8mm ? 耐沖擊電壓高達10kV ? 備有AC線圈型 ? 備有高抗浪涌型（瞬間峰值電流高達100A） ? 備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）
  • 種類
  • 額定/性能
  • 外形尺寸
  • 注意事項

 低背型繼電器，品種豐富 磁保持繼電器

? 低高度：15.7mm

? 線圈和接點間的清除與漏電間距8mm

? 耐沖擊電壓高達10kV

? 備有AC線圈型

? 備有高抗浪涌型（瞬間峰值電流高達100A）

? 備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）

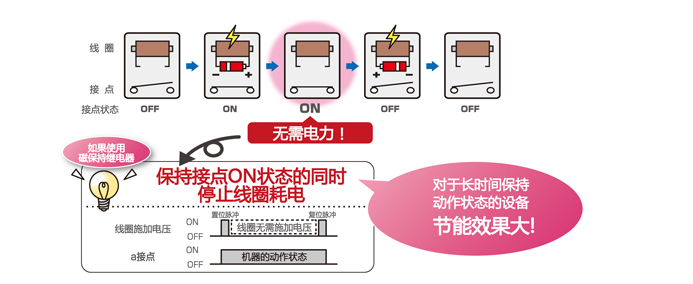

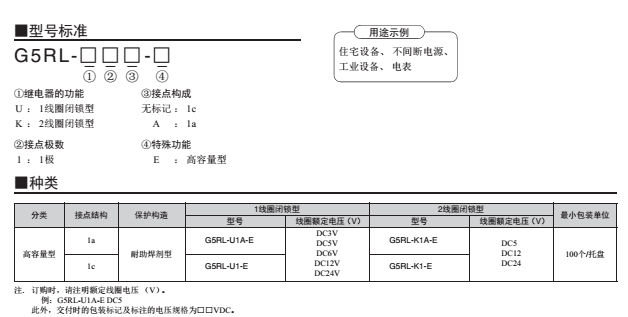

什么是磁保持繼電器？

線圈通電時，接點處于ON或者OFF狀態，即使切斷線圈電壓仍能保持該狀態的功能。在設備的動作狀態下，停止線圈耗電，實現節能;

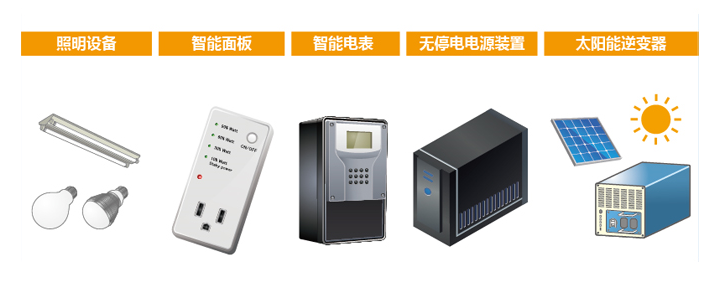

應用舉例：


操作線圈

低噪音型：G5RL-1A(-E)-LN

額定電壓(V) 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW)
DC5 106 47.2 70%以下 10%以上 110% 約530
DC12 44.2 272
DC24 22.1 1,086

注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
高抗浪涌型：G5RL-1(A)-E-HR

額定電壓(V) 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW)
DC5 80 62.5 額定電壓的70%以下 額定電壓的10%以上 額定電壓的130% 約400
DC12 33.3 360
DC24 16.7 1,440
DC48 8.96 5358

注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
AC線圈型：G5RL-1-E

額定電壓(V) 50Hz時的額定電流(mA) 60Hz時的額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW)
AC24 31.3 28.3 443 額定電壓的75%以下 額定電壓的15%以上 額定電壓的110% 約750
AC100 75 6.88 8220
AC115/120 5.85/6.25 5.35/5.70 11600
AC200 3.75 3.45 33000
AC230/240 3.00/3.13 2.76/2.88 47600

注1.額定電流和線圈電阻為線圈溫度23℃時的值，公差為+15％-20％。
2.線圈電阻為參考值。

●接點部

低噪音型：G5RL-1A(-E)-LN

負載 阻性負載
標準型 高容量型
接點形式 SPST-NO (1a)
接點結構 單
接點材料 Ag合金
額定負載 AC250V 12A AC250V 16A
DC24V 12A DC24V 16A
額定通電電流 12A 16A
最大開關電壓 AC250V, DC24V
最大開關電流 12A 16A

高抗浪涌型：G5RL-1(A)-E-HR

負載 阻性負載
高容量型
接點形式 SPST-NO (1a) SPDT (1c)
接點結構 單
接點材料 Ag合金
額定負載 AC250V 16A AC250V, DC24V (NO) 16A
DC24V 16A AC250V, DC24 V (NO/NC) 5A
額定通電電流 16A 16A (NO), 5A (NC)
最大開關電壓 AC250V, DC24V
最大開關電流 16A 16A (NO), 5A (NC)

AC線圈型：G5RL-1-E

負載 阻性負載
高容量型
接點形式 SPDT (1c)
接點結構 單
接點材料 Ag合金
額定負載 AC250V, DC24V (NO) ?16A
AC250V, DC24V (NO/NC) 5A
額定通電電流 16A (NO), 5A (NC)
最大開關電壓 AC250V, DC24V
最大開關電流 16A (NO), 5A (NC)

■性能
●低噪音型：G5RL-1A(-E)-LN

項目 分類 標準型 高容量型
接點電阻 100mW以下
動作時間 15ms以下
復位時間 15ms以下
絕緣電阻 1,000MW 以上（DC500V）
耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
同極接點間 AC1,000V 1mA 50/60Hz 1min
耐沖擊電壓 線圈與接點間 10kV (1.2 × 50ms)
振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
沖擊 耐久 1,000m/s2
誤動作 100m/s2
壽命 機械 1,00萬次以上（開關頻率18,000次/hr）
電氣 10萬次以上（開關頻率1,800次/hr） 5萬次以上（1,800次/hr）
使用環境溫度 -40~+85℃（無結冰、無凝露）
使用環境濕度 5~85%RH
重量 約10g

注 1.上述值為初始值。

2.測量條件：根據電壓下降法，在DC5V 1A的條件下。

3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。

4.復位時間是連接二極管時的數值。

●高抗浪涌型：G5RL-1(A)-E-HR

項目 分類 高容量型
接點電阻 100mW以下
動作時間 15ms以下
復位時間 5ms以下
絕緣電阻 1,000MW 以上（DC500V）
耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
同極接點間 AC1,000V 1mA 50/60Hz 1min
耐沖擊電壓 線圈與接點間 10kV (1.2 × 50ms)
振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
沖擊 耐久 1,000m/s2
誤動作 100m/s2
壽命 機械 1,00萬次以上（開關頻率18,000次/hr）
電氣 10萬次以上（開關頻率1,800次/hr）
使用環境溫度 -40~+85℃（無結冰、無凝露）
使用環境濕度 5~85%RH
重量 約10g

●AC線圈型：G5RL-1-E

項目 分類 高容量型
接點電阻 100mW以下
動作時間 20ms以下
復位時間 20ms以下
絕緣電阻 1,000MW 以上（DC500V）
耐壓 線圈與接點間 AC6,000V 1mA 50/60Hz 1min
同極接點間 AC1,000V 1mA 50/60Hz 1min
耐沖擊電壓 線圈與接點間 10kV (1.2 × 50ms)
振動 耐久 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
誤動作 10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
沖擊 耐久 1,000m/s2
誤動作 100m/s2
壽命 機械 1,00萬次以上（開關頻率18,000次/hr）
電氣 10萬次以上（開關頻率720次/hr）
使用環境溫度 -40~+702℃（無結冰、無凝露）
使用環境濕度 5~85%RH
重量 約10g

注 1.上述值為初始值。

2.測量條件：根據電壓下降法，在DC5V 1A的條件下。

3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。

4.當NC接點無負載時，阻性負載為NO接點的數值。

額定值

分類 端子形狀 接點構成 保護構造 型號 額定線圈電壓 最小包裝單位
標準型 印刷基板用端子 SPST-NO(1a) 耐助焊劑型 G5RL-1A-LN DC5V, DC12V, DC24V 100個/托盤
高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V
G5RL-1A-E-LN DC5V, DC12V, DC24V
SPDT(1c) G5RL-1-E AC24V, AC100V, ?AC115V/AC120V,
AC200V, AC230V/AC240V
G5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
注.訂購時，請注明額定線圈電壓（V）。
(單位: mm)
G5RL-1A-LN
形G5LE:外形1
印刷基板加工尺寸(BOTTOM VIEW)

 		端子配置/內部連接圖
(BOTTOM VIEW)

G5RL-1A-E-LN
G5RL-1A-E-HR
印刷基板加工尺寸(BOTTOM VIEW)

 		端子配置/內部連接圖
(BOTTOM VIEW)

G5RL-1-E
G5RL-1-E-HR
印刷基板加工尺寸(BOTTOM VIEW)

 		端子配置/內部連接圖
(BOTTOM VIEW)

使用注意事項

●關于安裝

●將G5RL-LN繼電器（靜音型）安裝到印刷基板時，請?jiān)诰€圈側使用二極管吸收浪涌。

●關于高容量（-E）型的布線

●高容量（-E）型具有1個接點連接2個端子的構造。設計線路時請考慮同時使用2個端子。僅使用1個端子進行布線，可能導致性能不足。

●其他

●請勿在動作后降低線圈電壓，勿使用脈沖驅動。

●使用時請注意

●本產品不適用于車輛，如汽車（包括二輪車）。
●用于以下用途時，請根據規格書向本公司銷售人員確認必要事項。確保產品在額定值和性能范圍內使用。采用安全回路、冗長設計等安全對策，以降低產品故障時的危險性。
a. 用于室外、用于化學污染的環境或電氣妨害的環境。
b. 用于原子力控制設備、焚燒設備、鐵道·航空設備、醫療設備、安全裝置、以及其他危及生命或人身安全的用途。
c. 用于氣體、水道、電氣供給系統等需要高可靠性的設備。
