HF162F 功率繼電器
產品分類：宏發功率繼電器
產品說明：· 高抗沖擊電流能力，TV-8負載 (沖擊電流118A)
· 理想的電源控制用繼電器，
典型負載：3A/100A 250VAC (容性負載)
· 超低高度，主體僅9.3mm(不含0.7mm凸苞)
· 高靈敏度，線圈功耗僅250mW
· 可提供靜音型產品規格
· 典型應用場合：平板電視、影音設備等的薄型電源
· 環保產品 (符合RoHS)
· 外形尺寸：(26...
- 種類
- 額定/性能

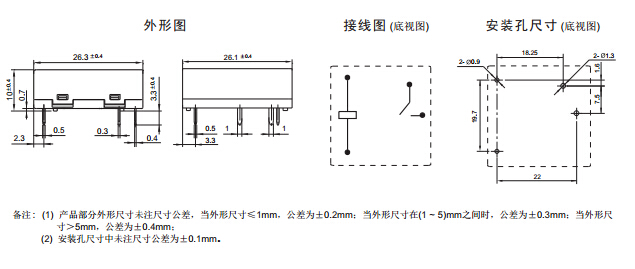

- 外形尺寸
- 注意事項
|
超小型中功率繼電器
|
產品型號：HF162F
|
· 高抗沖擊電流能力，TV-8負載 (沖擊電流118A)
· 理想的電源控制用繼電器，
典型負載：3A/100A 250VAC (容性負載)
· 超低高度，主體僅9.3mm(不含0.7mm凸苞)
· 高靈敏度，線圈功耗僅250mW
· 可提供靜音型產品規格
· 典型應用場合：平板電視、影音設備等的薄型電源
· 環保產品 (符合RoHS)
· 外形尺寸：(26.3 x 26.1 x 10.0) mm
|
|
觸點參數
|
|
觸點形式：
|
1H
|
|
觸點材料：
|
AgSnO2
|
|
觸點負載：
|
10A 125VAC
8A 277VAC
5A 277VAC
TV-8 125VAC
3A/100A 250VAC (容性負載)
|
|
最大切換電壓 ：
|
277VAC
|
|

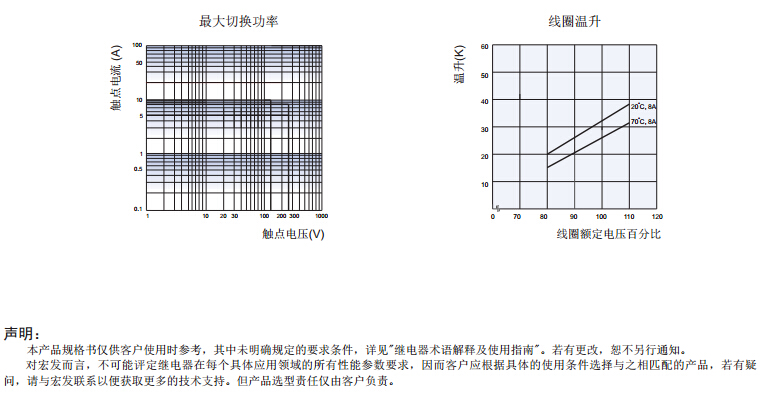

最大切換功率：
|
2216VA
|
|
機械耐久性：
|
1×106次
|
|
電耐久性：
|
5×104次
|
|
線圈參數
|
|
額定電壓：
|
(3~24)VDC
|
|
額定線圈功率：
|
0.25W
|
|
|
性能參數
|
|
絕緣電阻：
|
1000MΩ
|
介質耐壓
(線圈與觸點間)：
|
4000VAC
|
|
動作時間(max.)：
|
15ms
|
|
釋放時間(max.)：
|
5ms
|
|
溫度范圍：
|
-40℃~ 70℃
|
|
引出端方式：
|
PCB直插式(THT) ?
|
|
