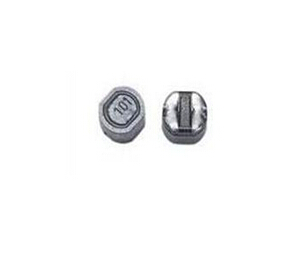

功率貼片電感的不良現象

功率貼片電感的不良表現主要有：組裝偏移,磁芯傾斜,印刷不良,感量偏差高等等原因，下列為大家詳細分解! 組裝偏移:功率貼片電感是由磁芯,磁罩與BASE配合組裝成型的;在公差與配合協調不是很到位的情況下;便會產生一定的組裝位移;如果均能夠取中心值那么便會杜絕掉組裝偏移的產生。 磁芯傾斜:行業中叫做組裝不良;磁芯下限是指組裝過程中造成的不良;由于磁芯;磁環均有固定的卡槽位;如果磁芯放入磁環時位放入卡槽位;放在了輪廓上;將會產生一邊高一邊低的現象;磁芯便會傾斜著;由此產生不良;杜絕不良產生的方法必須對準相應的卡槽位,這個問題就可以完全的避免.

    貼片功率電感一般的封裝過程較為簡單；一般采用手工組裝；在工裝治具輔助條件下作業；雖然 效率會相對純?nèi)斯そM裝高；但是不良率也較高；在繞線工藝掛線的圈數和預留長度；便決定了下一道工序的難易度與不良與否；如果繞線圈數不夠；或者掛線預留長 度不夠；使焊錫難度增加；如果點焊速度較快；便會形成假焊；虛焊等不良現象；組裝磁芯與磁罩時如果未組裝到位便會造成組裝偏位；除了影響這顆電感的外觀以 外還可能造成電感不良；因?yàn)榻M裝不到位；磁芯磁罩封裝不嚴實；造成漏磁；磁飽和性能下降；間接使電感量參數不穩定；發生電感量偏差范圍過大造成不良。
