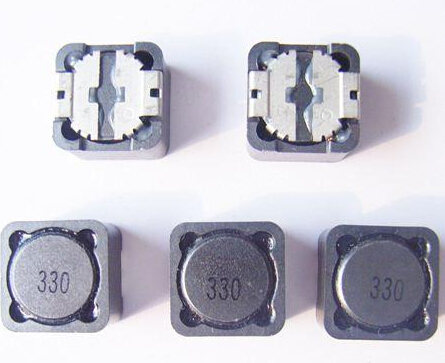

SMD貼片電感的分類與作用

一、SMD貼片電感的分類

1、SMD貼片電感可調式電感器可分為磁芯可調電感器、銅芯可調電感器、滑動接點可調電感器、串聯互感可調電感器和多抽頭可調電感器。

2．根據工作頻率分類電感器根據工作頻率可分為高頻電感器、中頻電感器和低頻電感器

3、按導磁體性質分為鐵芯電感器、鐵氧體電感器、銅芯電感器、空心電感器等?？招碾姼衅鳌⒋判倦姼衅骱豌~芯電感器一般為中頻或高頻電感器，而鐵芯電感器多數為低頻電感器。

4、根據用途分類電感器根據用途可分為振蕩電感器、校正電感器、顯像管偏轉電感器、阻流電感器、濾波電感器、隔離電感器、補償電感器、天線電感器、啟動電感器等。振蕩電感器又分為電視機行振蕩線圈、東西枕形校正線圈等。

5、顯像管偏轉電感器分為行偏轉線圈和場偏轉線圈。阻流電感器（也稱阻流圈）分為高頻阻流圈、低頻阻流圈、電子鎮流器用阻流圈、電視機行頻阻流圈和電視機場頻阻流圈等。濾波電感器分為電源（工頻）濾波電感器和高頻濾波電感器等。
6、SMD貼片電感在低頻時阻抗很小，當信號頻率升高后磁環的阻抗急劇變大。大家都知道，信號頻率越高，越輻射出去，而的信號線都是沒有屏蔽層的，這些信號線就成了很好的天線，接收附近環境中各種雜亂的高頻信號，而這些信號疊加在傳輸?shù)男盘?hào)上，甚至?xí)淖儌鬏數挠杏眯盘?hào)，嚴峻干擾電子設備的正常工作，降低電子設備的電磁干擾。

7、根據結構分類電感器可分為單層、多層電感器；密繞、間繞FDC633W電感器；有骨架、無骨架電感器；帶屏蔽罩、不帶屏蔽罩電感器。還可分為固定式電感器和可調式電感器。固定式電感器又分為空心電感器、磁芯電感器、鐵芯電感器等，根據其結構形狀和引腳方式還可分為立式同向引腳電感器、臥式軸向引腳電感器、大中型電感器、小巧玲瓏型電感器和片狀電感器等。

二、SMD貼片電感的作用：

1、對交流電流有阻礙作用,阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL,電感器主要可分為高頻阻流線圈及低頻阻流線圈。

　　SMD貼片電感有與力學中的慣性相類似的特性，在電學上取名為“自感應”，通常在拉開閘刀開關或接通閘刀開關的瞬間，會發生火花，這自感現象產生很高的感應電勢所造成的。 總之，當電感線圈接到交流電源上時，線圈內部的磁力線將隨電流的交變而時刻在變化著，致使線圈產生電磁感應。這種因線圈本身電流的變化而產生的電動勢 ，稱為“自感電動勢”。 由此可見，電感量只是一個與線圈的圈數、大小外形和介質有關的一個參量，它是電感線圈慣性的量度而與外加電流無關。
　SMD貼片電感是導線內通過交流電流時，在導線的內部附近產生交變磁通，導線的磁通量與出產此磁通的電流之比。 當電感中通過直流電流時，其附近只呈現固定的磁力線，不隨時間而變化;可是當在線圈中通過交流電流時，其附近將呈現出隨時間而變化的磁力線。根據法拉弟電磁感應定律---磁生電來分析，變化的磁力線在線圈兩端會產生感應電勢，此感應電勢相稱于一個“新電源”。當形成閉合回路時，此感應電勢就要產生感應電流。由楞次定律知道感應電流所產生的磁力線總量要力圖阻止磁力線的變化的。磁力線變化來源于外加交變電源的變化，故從客觀效果看，電感線圈有阻止交流電路中電流變化的特性。
