以下由潺林電子給大家介紹OMRON繼電器是如何識別與它的檢測方法圖解：

OMRON繼電器是一種常用的控制器件，它可以用較小的電流來控制較大的電流，用低電壓來控制高電壓，用直流電來控制交流電等，并且可實現控制電路與被控電路之間的隔離，在自動控制、遙控、保護電路等方面得到廣泛的應用。

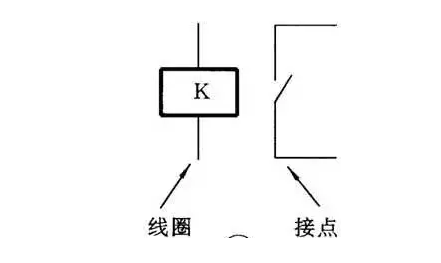

電器的文字符號為“K”，圖形所示。在電路圖中，繼電器的接點可以畫在該繼電器線圈的旁邊，或在遠離該繼電器線圈的地方，而用編號表示它們的彼此關系。

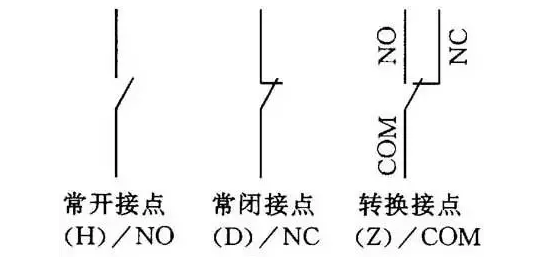

繼電器的接點多種多樣，可分為單組接點繼電器和多組接點繼電器兩大類。其中，單組接點繼電器又分為常開接點(動合接點，簡稱H接點)、常閉接點(動斷接點，簡稱D接點)和轉換接點(簡稱Z接點)三種。多組接點繼電器既可以包括多組相同形式的接點，又可以包括多組不同形式的接點。

繼電器參數有額定工作電壓、額定工作電流、線圈電阻、接點負荷等。額定工作電壓是指繼電器正常工作時線圈需要的電壓，對于直流繼電器是指直流電壓，對于交流繼電器則是指交流電壓。同一種型號的繼電器往往有多種額定工作電壓以供選擇，并在型號后面加以規格號來區別。
