平時發現農村許多家戶的水泵在往水塔中上水的時候 ,經常有水滿時從水塔中溢出 ,主人才去斷開水泵電源 ;或者主人有時忘記斷電 ,水泵一直在抽水 ,導致 水流到處都是 ,這樣就造成極大的水資源和能源浪費 , 甚至帶來危險和麻煩. 現在市場上有專門的自動上水停水系統裝置 ,簡單實用、安全性高。

1. 自動停水控制系統的工作原理

圖（1）所示為漏電斷路器控制的自動停水系統. 圖中1為220V電源進線端 ,當漏電斷路2器推上,水泵4通電工作,把地下水6抽上 ,頂開單向閥7由進水管流進水塔,水面開始不斷上升.當上升到泡沫板處 ,由于水的浮力作用,泡沫板也隨水面的上升而上升,泡沫板連接的細PVC管也同時上移.當移動到一定高度,把 微動開關11頂動閉合導通.而微動開關是與漏電斷路器2的試驗按鈕并聯的 ,所以此時漏電斷路器要斷開 (實驗按鈕按下漏電斷路器會跳閘斷電),水泵斷電停止工作,停止上水.當水面降低到微動開關11斷開時,漏電斷路器2才能合上,否則微動開關11閉合時合不上 ,水泵不能工作上水.

2. 微動開關的控制機構

圖（2）是微動開關的控制機構.當水面高度上升時，微動開關閉合漏電斷路器脫扣停止上水的原理在前面的自動停水控制系統的工作原理已經介紹. 當水面高 度下降較多時,為使PVC管和泡沫板不能掉到水塔底部,需在粗PVC管上開了一個上下方向的長槽 (長度根據微動開關的行程而定),所以細PVC管只能沿著粗 PVC管以長槽的長度為行程上下移動,細PVC管和泡沫板就不能掉到水塔底部.

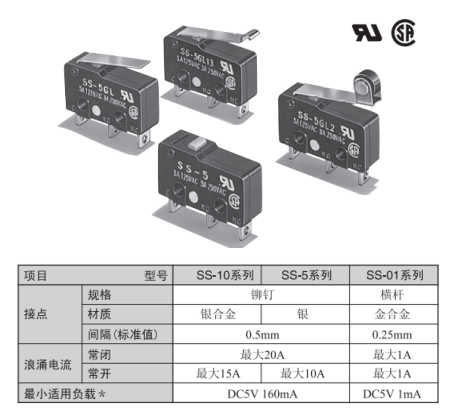

歐姆龍SS系列微動開關備有0.1A～10.1A型的各個品種，產品規格齊全，是歐姆龍暢銷的微動開關，高安全而又可靠的超小型基本開關，深受廠家喜愛。
